產品介紹：

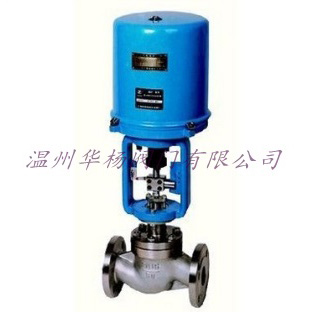

  電動單座調節閥,ZAZPE電動單座調節閥接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。

  電動單座調節閥產品公稱通徑由20Z200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用Z不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規?？晒┻x擇。

  電動單座調節閥產品特點

閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。

可調節范圍大，固有可調比為50，流量特性有直線和等百分比。

調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。

伺服放大器采用深度動態負反饋，可提高自動調節精度。

電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。

電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。

波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。

  電動單座調節閥主要零件材料

閥體、閥蓋

HT200、ZG230～450、ZG1Cr18Ni9Ti

閥芯、閥座

1Cr18Ni9Ti、司鈦萊合金堆焊

填 料

聚四氟乙烯、柔性石墨、不銹鋼波紋管

墊 片

橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片

閥桿、推桿

2Cr13、1Cr18Ni9Ti

襯 套

2Cr13

  電動單座調節閥,ZAZPE電動單座調節閥零件材料

閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti

閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強PTFE

填料：PTFE、柔性石墨

推桿、襯套：2Cr13

墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片

波紋管：1Cr18Ni9Ti

  電動單座調節閥,ZAZPE電動單座調節閥主要技術參數

公稱通徑DN(mm)

（閥座直徑dn）20253240506580100125150200

(10)(12)(15)(20)

額定流

量系數直級1.82.84.46.91117.627.54469110176275440690

等百分比1.62.546.31016254063100160250400630

額定行程16254060

公稱壓力PN(MPa)1.0 1.6 4.0 6.4

固有流量特性直線、等百分比

固有可調比50

允許泄漏量單座硬密封：IV級 軟密封：VI級

套筒硬密封：II級 軟密封：VI級

工作溫度t(℃)-20~200 -40~250 -40~450 -60~450

信號范圍（mA.DC）0~10 4~20

作用方式電關式 電開式

使用環境溫度（℃）電動調節閥：-20~70℃ 伺服放大器：0~50℃

使用環境濕度電動調節閥：≤95% 伺服放大器：≤85%

電源電壓220V 50Hz 380V 50Hz 24AC/DC

本產品性能指標貫徹GB/T4213-92。

配套用電動執行機構有關技術參數

公稱通徑DN(mm)20253240506580100125150200

電動執機機構普通型ZAZ-60

DKZ-310ZAZ-60

DKZ-310DKZ-410DKZ-410

DKZ-510

電子型JHZAZ1JHZAZ1JHZAZ3JHZAZ3

電動執行

機構推力（N)普通型400

4000400

400064006400

16000

電子型2000400060008000

全行程時間（S）普通型12.5203248

電子型30304860

消耗功率（N）普通型2835

電子型6152540

表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。

允許壓差

電動單座調節閥允許壓差表 單位：MPa

電動單座調節閥公稱通徑

推力(N)20253240506580100125150200

10121520

4003.902.711.730.950.620.370.240.15

20006.406.406.404.873.11

40006.406.406.406.406.113.732.391.53

6000 1.380.910.54

6400 1.450.950.610.400.280.15

8000 0.500.340.19

16000 0.980.680.38

電動單座調節閥保養與維修

（1）保養

①要經常檢查管道有沒有鐵銹、焊渣、臟物、塵士。

②要經常檢查支承，自重較大及有震動場合的支承架。

③電源 不能有故障。

④閥體與上閥蓋連接處密封墊使用久了，要及時更換，更換時只需卸下上閥蓋就可安放新的密封墊。

⑤填料函如有滲漏要及時更換密封填料，更換時將閥桿脫開，壓板和填料壓蓋取下，即可裝入新的填料。

⑥定期檢修。

⑦長期停放時，應裝上連接法蘭的保護罩，所以接口都要用塑料塞堵上。停放時，保證閥整體的垂直性或水平位置。

⑧不要將閥支承在敏感部位，如閥門定位器、接頭、連線等處。

（2）維修

當調節閥在使用中不能滿足操作要求，或者經過一段長時期的運行為了預防事故發生而作定期檢查時，都必須認真地對它進行維修工作。維修工作通常有如下主要內容：

①閥的清洗——檢修從工藝管線上拆卸下來的閥，必須把它上面所有被工藝介質浸漬過的零部件清洗干凈。以免某些有腐蝕性或其他傷害作用的流體對人和設備造成損失。同時應清除零部件外露表面的銹蝕。

②閥的拆卸——為了對全體零部件作檢查以決定修理和更換的范圍。首先應把執行機構和閥完全卸開。拆卸時必須保護好經過精密加工如閥芯、閥座、閥桿、推桿、軸套等零件以及所有零部件的精密加工面，防止損壞，以使檢修費用Z低，拆卸閥座應該用專用工具。

③主要零部件的檢修——閥芯的節流表面以及閥芯和閥座的密封面如有小的銹斑和磨損。尚可用一般的機械加工和研磨方法來修。如果損壞嚴重，則必須更換新的零件。修理時要求保證好閥芯和閥座的同軸度。

閥桿的密封表面損壞只能用新的零件替換。

推桿的導向和密封表面的損壞。對反作用執行機構必須更換新零件。而對于正作用執行機構尚可作適當修理。

壓縮彈簧在檢修時，如發現裂紋等影響強度的缺陷。則必須用新的替換。

④易損件的更換——本調節閥的易損主要是：填料、O形密封圈、墊片、膜片等零件。

每次檢修時經拆卸的填料、O形圈、墊片一律更換新件，膜片拆下后需要檢查是否有預示可能發生破裂的任何裂紋、老化和磨損的痕跡、再視具體情況決定更換與否。一般Z多2～3年必須更換。

⑤成裝和調試——成裝時在零部件的定位部位，導向部位，螺紋連接部位宜涂加適當?shù)臐櫥?，以利于下次檢修拆卸。而且還應特別注意整機中推桿、閥芯部件和閥座的同軸度問題。

成裝和調試完畢后，必須通過標準中規定的產品出廠試驗項目測試合格后方能繼續安裝使用。

訂貨須知：（國家標準）

一、A:電動單座調節閥產品名稱、電動單座調節閥產品型號、電動單座調節閥公稱通徑B:運用介質及溫度、壓力范圍C:是否有附件、實驗檢驗標準、交貨期、特殊要求等事宜、以便我們的為您正確選型。

二、若已經由設計單位選定我公司的型號，請您根據閥門的參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的 工程師會專心為您審核與分析。
