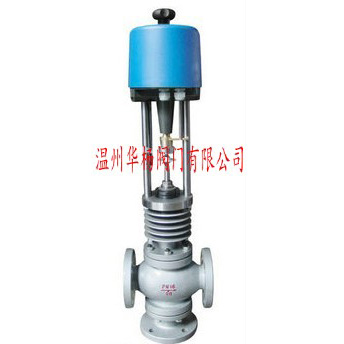

ZAZQ、ZAZX型電動三通合流、分流調節閥產品概述：

ZAZQ、ZAZX型電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。

本系列產品口徑由25mmZ200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃Z450℃，控制信號為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。

ZAZQ、ZAZX型電動三通合流、分流調節閥產品特點：

流體對閥芯作用方向都處于流開狀態，故工作穩定性好。

·除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。

·伺服放大器采用深度動態負反饋，可提高調節精度。

·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。

·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。

·節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。

·波紋管密封型對移動的閥桿形成完全的密封，堵絕流體外漏。

ZAZQ、ZAZX型電動三通合流、分流調節閥零件資料：

閥體、閥蓋：HT200、ZG230～450ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti司太萊合金堆焊

填料：聚四氟乙烯

推桿、襯套：2Cr13

技術參數：

公稱通徑 DN(mm)253240506580100125150200

額定流量系數 KV合流8.51321345385135210340535

分流

85135210340535

額定行程 (mm)16254060

流量特性直線 拋物線

工作溫度 (℃)普通型：鑄鐵： -20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250

散熱型：鑄鋼： -40～450、鑄不銹鋼：-60～450

介質溫度 (℃)200以下(對合流閥而言)

固有可調比 R30

公稱壓力 PN(MPa)1.0 1.6 4.0 6.4

允許泄漏量硬密封：Ⅳ級 軟密封：VI級

作用方式電開、電關

信號范圍 (mA.DC)0～10 4～20

電源電壓220V、50H Z 380V、50H Z 24V、AC/DC

環境溫度 (℃)伺服放大器： 5～45 執行機構：-10～55

全行程時間

S普通型12.5203248

電子型30304860

消耗功率 (W)普通型2835

電子型6152540

訂貨須知：（國家標準）

一、A:ZAZQ、ZAZX型電動三通合流、分流調節閥產品名稱、ZAZQ、ZAZX型電動三通合流、分流調節閥產品型號、ZAZQ、ZAZX型電動三通合流、分流調節閥公稱通徑B:運用介質及溫度、壓力范圍C:是否有附件、實驗檢驗標準、交貨期、特殊要求等事宜、以便我們的為您正確選型。

二、若已經由設計單位選定我公司的型號，請您根據閥門的參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的 工程師會專心為您審核與分析。
