結構特點

1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型。

2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好。

3.支管兩端為對焊連接，適應不同的接管要求。

4.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。

5.高溫耐壓部件采用 耐熱合金鋼制造,安全可靠,性能穩定,使用壽命長。

主要零件材料

閥 體WCB、252Cr1MoVWC6WC9

閥 蓋2512CrMoV

閥 瓣、閥 座25堆STL鈷基硬質合金12CrMoV STL鈷基硬質合金

密封環

增強柔性石墨

公稱通徑PNS(in)外形尺寸和連接尺寸重量

dLH

21/25033024040

36036830560

48045731595

596533409170

6118610465186

8147762528415

10180914613658

1222210416801200

1425411187451638

H64Y-2500Lb 主要外形和連接尺寸

公稱通徑PNS(in)外形尺寸和連接尺寸重量

dLH

35436829744

470457385110

586533410130

6104610455192

8130762557466

10162914615730

1221010417151120

1423411187901495

1626412458151950

1830413978152400

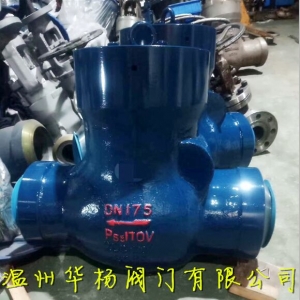

H64Y電站旋啟式止回閥，電站高溫高壓旋啟式止回閥H64Y，磅級電站旋啟式止回閥，不銹鋼旋啟式止回閥，高溫高壓旋啟式止回閥，不銹鋼絲口旋啟式止回閥

，止回閥(One-way valve)：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。

 啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故

止回閥( One-way valve)：是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。

 止回閥(One-way valve)：一般分為升降式、旋啟式、蝶式及隔膜式等幾種類型。

 升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中以線作升降運動，動作可靠，但流體阻力較大，適用于輕小口徑的場合。升降式止回閥可直通式和立式兩種。直通式升降止回閥一般只能安裝在水平管路，而立式升降止回閥一般就安裝在垂直管路。

 旋啟式止回閥的閥瓣繞轉軸作旋轉運動。其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力，Z好采用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥；多瓣旋啟式止回閥適用于大口徑管路。

 蝶式止回閥的結構類似于蝶閥。其結構簡單、流阻較小，水錘壓力亦較小。

隔膜式止回閥有多種結構形式，均采用隔膜作為啟閉件，由于其防水錘性能好，結構簡單，成本低，近年來發展較快。但隔膜式止回閥的使用溫度和壓力受到隔膜材料的限制。

電站止回閥的安裝應注意以下事頂：

1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。

2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。

3、升降式垂直瓣止回閥應安裝在垂直管道上。

4、升降式水平瓣止回閥應安裝在水平管道上。

訂貨須知：

    一、①H64Y旋啟式止回閥產品名稱與型號②H64Y旋啟式止回閥口徑③H64Y旋啟式止回閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
