詳細資料：

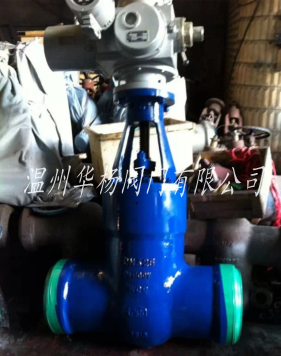

1、Z60Y(Z61Y,Z62Y)手動電站閘閥主要設計規范
設計與制造 GB/T12234 ASMEB16.34
結構長度 JB/T3595
接口連接尺寸 JB/T3595 GB/T12224
檢驗與試驗 JB/T3595 MSS SP61
壓力與溫度基準 JB/T3595 ANSI B16.34
2、焊接閘閥主要壓力等級
公稱壓力 200、250、320
工作壓力P 55 100V、P 55 140V、P 55 170V
3、焊接閘閥結構優勢
1.采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。

5. 電站閘閥與其他閥門區別

安裝說明

1、焊接閘閥必須垂直安裝，閥桿向上，介質流向可從任何一側流入。
2、電動裝置安裝在環境溫度為一20"C～+40℃，相對濕度≤80％無腐蝕，無爆炸性氣體環境中。
3、電動裝置用于管道溫度低于350"(：時，則采用半流體鋰基潤滑油(Q／sYl002—65) 用于管道溫度高于350~(：時，則采用GB492—2N一4鈉基潤滑脂進行潤滑。

結構簡述

1、采用壓力自緊式密封結構，彈性閘板，兩端支管為焊接連。
2、閥座密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
閥瓣密封面經硬化氮化處理。
3、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕和抗擦傷性。
4、閥門的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機，減速器、轉矩控制機構、現場操作機構、手、電動切換機構，除就地操作外還可進行遠距離操作?？筛鶕?jù)用戶要求選配揚州電力設備修造廠引進西門子技術生產的2SA30系列、上海自動化儀表股份有限公司十一廠引進英國ROTORK生產的A系列、瑞基測控設備有限公司生產的RA系列電動頭。

產品外形及結構尺寸

JBT 3595-2002電站閥門 一般要求
JB/T 5263-2005 電站閥門鑄鋼件技術條件
JB/T 4018 電站閥門 型號編制方法
DL 959-2005 電站鍋爐安全閥應用導則
DLT 531-1994電站高溫高壓截止閥閘閥技術條件
DLT 641-2005 電站閥門電動執行機構
DLT 850-2004 電站配管
GB 10869 電站調節閥技術條件
GBT 10868-2005 電站減溫減壓閥

訂貨須知：

    一、①焊接閘閥產品名稱與型號②焊接閘閥口徑③焊接閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
